Diffusione sonora su LAN con protocollo IP

Diffusione sonora IP per annunci al pubblico(Public Address)e cerca persone IP (Paging) per industrie, trasporti, impianti sportivi, aree commerciali, parcheggi, ospedali e case di cura




SoundLAN è un sistema di diffusione sonora Over IP basato esclusivamente su apparati stand alone nativi IP che utilizza le tecniche di diffusione sonora su reti dati ETHERNET (LAN o WAN) per realizzare impianti di diffusione sonora (Public Address) e di ricerca persone (Paging) nella sonorizzazione di aree pubbliche in modo semplice, rapido e con ridotti costi di installazione.
Queste tecniche sono particolarmente efficaci soprattutto quando gli impianti si sviluppano su aree di vaste dimensioni che rendono costosa la realizzazione di impianti tradizionali. Questi sistemi di diffusione sonora IP, infatti, non richiedono reti dati dedicate ma la loro installazione può coesistere con qualsiasi sistema di altro tipo che operi su reti dati già esistenti.
Tipico esempio di queste realizzazioni sono i sistemi di diffusione sonora implementati per la diffusione di annunci sulle stazioni delle metropolitane o delle reti ferroviarie (Approfondisci QUI).

Il sistema SoundLAN è di semplice installazione in quanto si basa esclusivamente su apparati nativi IP che si collegano direttamente alla rete dati senza la necessità di interfacce o di unità intermedie di adattamento alla rete.

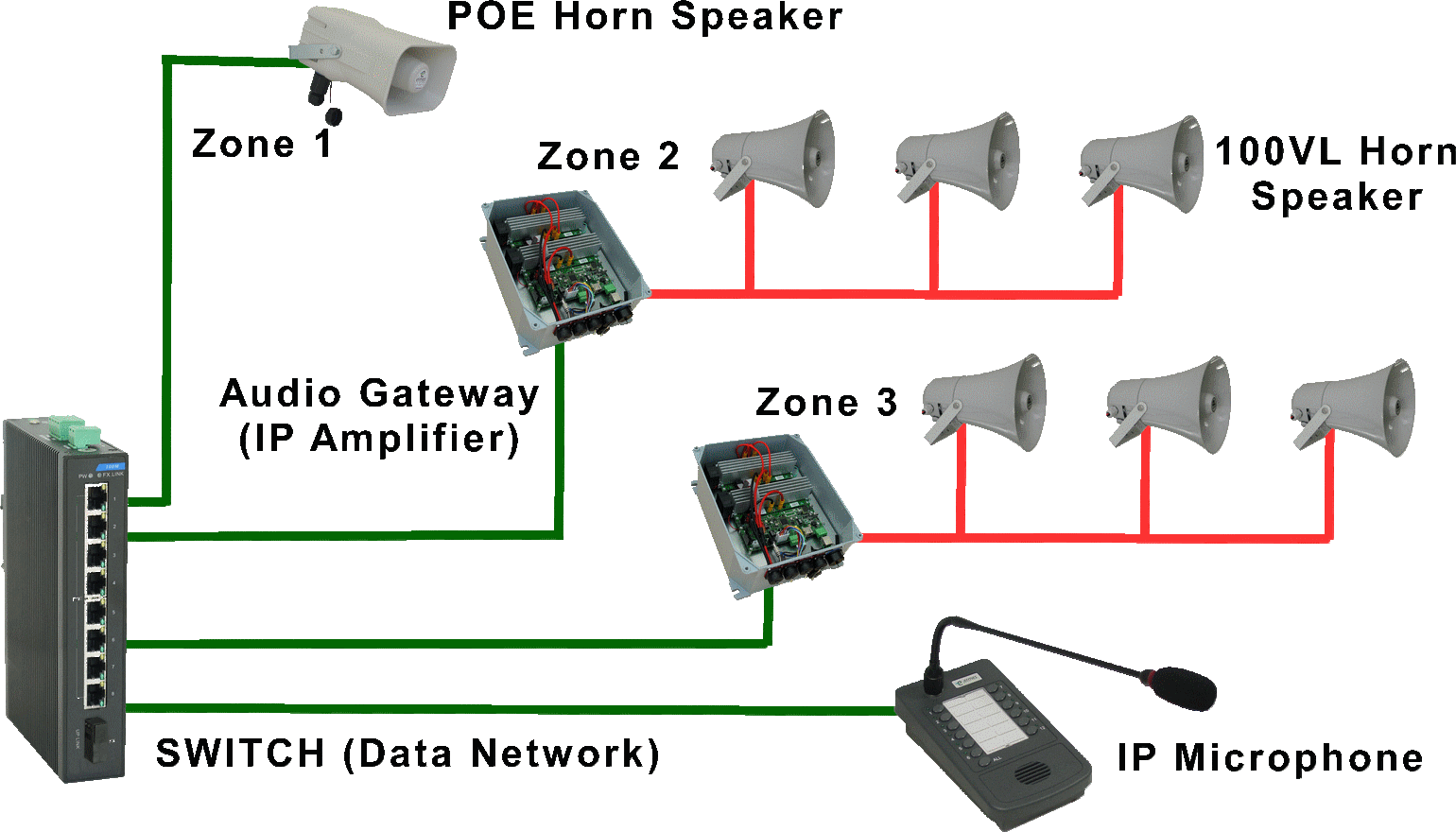

Inoltre, questo sistema di diffusione sonora IP, usa un protocollo di tipo Peer-To-Peer che non necessita di unità centrali di gestione o di software installato sul server di rete. Ciascun apparato che entra a far parte del sistema gestisce autonomamente il collegamento alla rete LAN ed è quindi in grado di stabilire direttamente il collegamento con qualsiasi altro apparato: in definitiva il server può anche non essere presente sulla rete. Il disegno mostra come la minima rete IP su cui installare il sistema di diffusione sonora SoundLAN possa essere un semplice switch direte cui fanno capo gli apparati IP che svolgono le diverse funzioni del sistema di diffusione sonora IP.

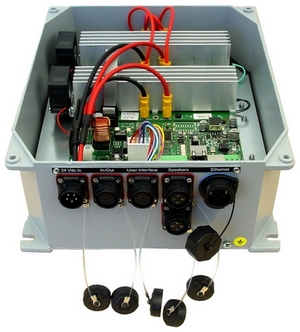

Cuore del sistema SoundLAN sono i gateway amplificati IP; si tratta di unità dotate di amplificatore audio di potenza con uscita per linea a 100V che si interfacciano direttamente alla rete IP e che pilotano direttamente una linea di altoparlanti per implementare la diffusione sonora IP .

I gateway audio IP sono alloggiati in contenitori in alluminio pressofuso completi di connettori con protezione IP66 atti ad essere installati all'esterno già nella zona dove andranno installati i diffusori sonori in modo da sfruttare al massimo il collegamento di rete e di minimizzare l'utilizzo di collegamenti di tipo analogico. Sono anche disponibili gateway audio che forniscono in uscita un segnale audio a 0dB che può essere utilizzato come segnale di ingresso per un amplificatore audio esterno; questa soluzione viene adottata quando si desidera controllare da remoto attraverso un collegamento dati un impianto di diffusione sonora già esistente.


Per la realizzazione delle linee di diffusione sonora sono disponibili diversi tipi di altoparlanti da collegare ai gateway audio in particolare sono disponibili altoparlanti a tromba da installare all'esterno in aree di vaste dimensioni, altoparlanti da installare ad incasso nei controsoffitti come anche altoparlanti montare a parete per ambienti interni.

Gli altoparlanti da utilizzare con i gateway audio devono essere del tipo con trasformatore per linee audio a 100V e sono semplicemente collegati in parallelo su una coppia di conduttori.

A volte, specialmente se si deve sonorizzare un ambiente o un'area di dimensioni limitate, l'utilizzo del gateway audio con amplificatori di potenza può essere sproporzionato rispetto alle necessità.

Per questi casi sono anche disponibili altoparlanti a tromba, da controsoffitto o da parete che includono al loro interno sia l'amplificatore audio sia i circuiti di interfacciamento alla LAN semplificando al massimo la realizzazione di un punto di diffusione sonora.

In particolare è disponibile una tromba da 10W alimentata in POE che è dotata di connettori IP66 in modo da poter essere installata senza la necessità di accedere all'interno per effettuare i collegamenti: fissare alla parete la staffa e inserire il cavo di rete sul connettore per RJ45 fornito a corredo sono le sole operazioni necessarie per la sua installazione.
Grazie alla funzione di web server di cui è dotata la programmazione e le regolazioni si effettuano con un browser direttamente da rete. L'uso di questa tromba è il mezzo più semplice, rapido ed economico per dotare di diffusione sonora una qualsiasi area dove sia disponibile una rete IP.

L'elemento più semplice che consente di gestire un impianto di diffusione sonora basato sul sistema SounLAN è la console da tavolo InterLAN-EO.PPM che è dotata di microfono, tasti di selezione, tasti funzionali ed altoparlante con funzione di monitor di controllo. Questa console permette di indirizzare i messaggi sia a singoli gateway, sia a gruppi di più gateway o a tutti i gateway dell'impianto (Chiamata Generale).

Questa console, inoltre, dispone di un ingresso audio per il collegamento a sorgenti sonore esterne (CD, TUNER, MP3 o simili) per la generazione della musica di sottofondo.

Il sistema SoundLAN è poi completato da unità accessorie con diversi tipi di funzione come la possibilità di gestire messaggi preregistrati su memorie allo stato solido che saranno diffusi automaticamente sulla base di criteri programmabili o di interfacciare l'impianto di diffusione sonora a sistemi esterni mediante la chiusura di contatti sugli appositi ingressi.

In definitiva gli apparati del sistema SoundLAN consentono la facile realizzazione di impianti di diffusione sonora IP basati sull'uso di apparati standalone in grado sia di gestire manalmente sia di automatizzare le funzioni di diffusione sonora su LAN, diffusione sonora IP, annunci (Public Address) e ricerca persone (Paging) (Documentazione QUI)
